شرکت پارسیان سروپایش نماینده رسمی فروش و خدمات پس از فروش محصولات شرکت اشنایدرالکتریک

نوع محصول  product type :

• کنترل دور موتور ولتاژ متناوب ، اینورتر یا درایو AC
• نام لاتین : AC Drive , Inverter
• سایر عناوین : VFD (Variable Frequency Drive) , VSD (Variable Speed Drive)



  نام محصول Product Name :

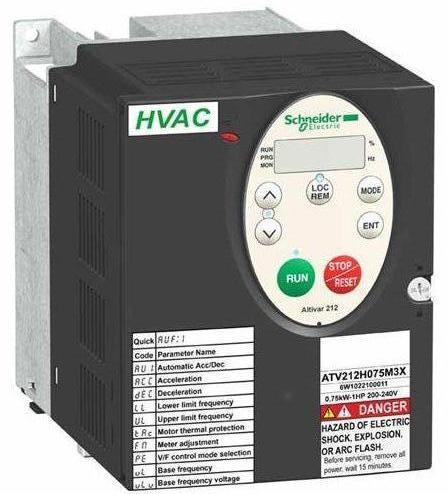

• درایو یا اینورترهای سری سری آلتیوار 212
• نام لاتین : Altivar 212 , ATV 212



  شرکت  سازنده Manufacturer :

• شرکت اشنایدر الکتریک یا تله مکانیک :  Schneider Electric , Telemecanique

معرفی اجمالی محصول Presentation :

درایوهای سری Altivar 212 ساخت شرکت اشنایدر الکتریک یک درایو فرکانسی سه فازجهت توانهای مختلف0.75 to 75kW - 1 to 100 hp  و موتورهای آسنکرون با کاربردهای مختلف می باشد. با دارا بودن تکنولوژی آنتی هارمونیک ، یک طراحی ویژه برای کنترل فن وپمپ HVAC: Heating, Ventilation, Air Conditioning می باشد راحتی نصب و برخورداری از کلیه قابلیتهای سخت افزاری ونرم افزاری استاندارد در اکثر کاربردهای صنعتی  طرفداران زیادی دارد و در مقایسه با سیستمهای کنترلی دیگر حدود 70%  درصد صرفه جویی انرژی دارد و حرکت جهت دار به سمت هوش و حفاظت ساختمان در گشتاور و سرعت های بسیار پایین همراه با حالت پویایی بالا بکار می رود .

مشخصات فنی Technical Specifications  :

-       ولتاژ ورودی : Input voltage

                             * سه  فاز : 200 – 240 V

                             * سه  فاز :  380 - 500 V

• ولتاژ خروجی :    0 - Input Voltage
• فرکانس ورودی : 48 – 63 HZ
• فرکانس خروجی : 0 – 200 HZ
• محدوده توان  در سری حفاظتی IP20

                      *  ولتاژ 220 ولت :  0.75 – 30 KW      without EMC filter

                                    *  ولتاژ 380 ولت :  0.75 – 75 KW  integrated category C2 or 3 without EMC filter

  -     محدوده توان  در سری حفاظتی IP55

                                    *  ولتاژ 380 ولت :  0.75 – 75 KW  integrated category C2 or 3 without EMC filter

         -      درجه حفاظتی : IP21 و IP55 طبق سفارش

• گشتاور راه اندازی : تا 170% گشتاور نامی در کنترل Close Loop
• میزان تحمل اضافه جریان : 150% In
• نوع کنترل :

              *  کنترل ولتاژ / فرکانس     Constant V/Hz

              *  کنترل گشتاور Constant V/Hz with automatic torque boost

امکانات  و تجهیزات داخلی  Domestic Equipment&  facilities :

• چاپر ترمز داخلی
• فیلتر Antiharmonic technology (THDI ≈ 30%) Integrated EMC filter
• This EMC filter can be disconnected via an internal switch 1
• صفحه نمایش  Easy set-up, commissioning and diagnostics tools: remote graphic terminal
• پشتیبانی شبکه های Modbus و Canopen



  امکانات جانبی Auxiliary facilities  :

• کارت ارتباطات Modbus, METASYS N2, APOGEE FLN P1 and BACnet
• With protocols offered as standard and the LONWORKS  communication card
• چاپر ترمز خارجی
• مقاومت ترمزی برای تمامی توانها
• فیلترهای هامورنیک : سلف یا چوک ورودی Line Choke
• فیلتر خروجی : سلف یا چوک خروجی Motor Choke و فیلتر سینوسی Sinus Filter



  ویژگیهای بارز Characteristically  :

• قابلیت فرکانس پرش  Frequency skip
• سرعت تعیین شده قبلی  Preset speeds
• حفاظت در برابر افت ولتاژ  Under voltage
• حفاظت در برابر اضافه ولتاژ  Over voltage
• حفاظت در برابر کم باری و حفاظت در جابجایی فازها
• فرکانس پرش skip frequency
• کاهش نویز وصدای موتور  Reduce noise pollution (noise caused by air flow and motor)
• حفاظت در برابر اضافه  بار و جریان  Protection against overloads and overcurrents
• شناسایی بی باری و با باری  Underload and overload detection
• کنترل از طریق شبکه های ارتباطی
• حفاظت و کنترل دما  Motor and drive thermal protection, via a built-in PTC thermistor probe
• سیستم های استخراج : عملیات اجباری با مهار Smoke extraction system (forced operation with fault inhibition)
• کنترل سرعت یا گشتاور Speed or torque control
• صرفه جویی انرژی 70%   Energy saving
• محدوده عبور جریان  Zero flow detection, flow limitation
• عملکرد خواب و بیداری  Sleep/wake function
• تنظیم کننده و مرجع  PID regulator, PID references
• کنترل کننده Use of PID regulator : temperature,flow rate, pressure
• کنترل فرمان چند موتور Switching between sets of motor rating data (Multimotor)
• ارتباط با سایر The dual port enables a dialogue tool and a communication network to be connected at the same time

قابلیتهای نرم افزاری   Software features  :

• نرم افزار SO MOVE : انجام تنظیمات پارمترهای درایو  SoMove software workshop

         -       Simple Loader, Multi-Loader

         -      ارتباطات  شبکه  Modbus TCP, Fipio, PROFIBUS DP

         -      ارتباط موبایل    SoMove Mobile software is a mobile phone application

          -     ارتباط با کامپیوتر The PCSoft software workshop integrates configuration



  کاربردهاApplication   :

  این درایو در اکثر کاربردهای متداول صنعتی بکار می رود از این نمونه طراحی پایه برای سیستمهای کنترلی هوشمند ساختمانهای مسکونی و اداری میباشد Focused on Building Management Systems (BMS)



  سولوشنهاSolution   :

• تهویه  Ventilation
• گرمایش و تهویه متبوع  Heating and air conditioning
• سقف بالا واحد: بلوک های تهویه   Roof Top Unit: ventilation block
• استخراج:  عملیات اجباری با مهار گسلSmoke extraction: forced operation with fault inhibition
• مدیریت دمپر Damper management
• توابع طراحی شده برای ساختمان: حالت آتش، نظارت دمپر، حفاظت مکانیکی

 (جهت مشاوره در انتخاب محصول و ثبت سفارش با دپارتمان فروش شرکت پارسیان سروپایش تماس حاصل فرمایید)

(برای کسب اطلاعات بیشتر می توانید به سایت  www.schneider-electric.com  مراجعه نمایید)
