نوع محصول  product type :

• نام لاتین : AC Drive , Inverter
• سایر عناوین : VFD (Variable Frequency Drive) , VSD (Variable Speed Drive)



  نام محصول Product Name :

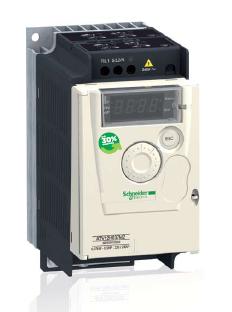

• درایو یا اینورترهای سری سری آلتیوار 12
• نام لاتین : Altivar 12 , ATV 12



  شرکت  سازنده Manufacturer :

• شرکت اشنایدر الکتریک یا تله مکانیک :  Schneider Electric , Telemecanique

معرفی اجمالی محصول Presentation :

درایو های سری Altivar 12 از سری جدید درایوهای اشنایدر هستند که جایگزین درایوهای سری ATV11 شده اند . این اینورترها در سایزهای کوچک و تنها با ورودی 220 ولت ساخته می شوند و جهت کنترل دور موتورهای سه فاز 220 ولت استفاده می شوند

مشخصات فنی Technical Specifications  :

 -    ولتاژ ورودی : Input voltage

                              * تک  فاز : 200 – 240 V      Single-phase

                        * سه  فاز :  200 – 240 V      Three-phase

-     ولتاژ خروجی :    0 - Input Voltage

• فرکانس ورودی : 48 – 63 HZ
• فرکانس خروجی : 0 – 400 HZ
• محدوده توان  در سری حفاظتی IP20

                             *  ولتاژ 220 ولت :  0.18 – 2.2 KW     Simple machines -  IP20 -   Single-phase

                             *  ولتاژ 220 ولت :  0.18  –  4 KW     -  IP20   -   Three-phase         Simple machines

         -      درجه حفاظتی : IP20

• میزان تحمل اضافه جریان : 150% In
• نوع کنترل :

                           *  کنترل ولتاژ / فرکانس     Standard (voltage/frequency)

                           *  کنترل  فن وپمپ   Pump/fan (Kn2 quadratic ratio)

امکانات  و تجهیزات داخلی  Domestic Equipment&  facilities :

• چاپر ترمز داخلی
• فیلتر Integrated EMC filter in 240 V single-phase
• This EMC filter can be disconnected via an internal switch 1
• صفحه نمایش  Remote display terminal
• پشتیبانی شبکه های Modbus
• فن خنک کننده  No fan on models up to 0.75 kW at 240 V



  امکانات جانبی Auxiliary facilities  :

• چاپر ترمز خارجی
• مقاومت ترمزی برای تمامی توانها
• فیلترهای هامورنیک : سلف یا چوک ورودی Line Choke
• فیلتر خروجی : سلف یا چوک خروجی Motor Choke و فیلتر سینوسی Sinus Filter



  ویژگیهای بارز Characteristically  :

• قابلیت فرکانس پرش  Frequency skip
• سرعت تعیین شده قبلی  Preset speeds
• حفاظت در برابر افت ولتاژ Under voltage
• حفاظت در برابر اضافه ولتاژ Over voltage
• حفاظت در برابر اضافه  بار و جریان  Protection against overloads and overcurrents
• شناسایی بی باری و با باری  Underload and overload detection
• کنترل از طریق شبکه های ارتباطی
• حفاظت در برابر کم باری و حفاظت در جابجایی فازها
• کنترل سرعت یا گشتاور Speed or torque control
• صرفه جویی انرژی
• ارتباطات principle of Plug&Play
• کنترل کننده هوشمند , PID functions PID regulator
• گراف حرکتی S ramp, U ramp, ramp switching

قابلیتهای نرم افزاری   Software features  :

• نرم افزار SO MOVE : انجام تنظیمات پارمترهای درایو  SoMove software workshop

       -       Simple Loader, Multi-Loader

       -   جهت تنظیمات    configuring, adjusting and debugging

کاربردهاApplication   :

این درایو در اکثر کاربردهای متداول صنعتی بکار می رود مانند صنایع غذایی –  ماشین آلات کوچک

سولوشنهاSolution   :

صنایع غذایی The food industry

تهویه آشپزخانه پذیرایی، ماشین آلات کیسه ، نانوا یی قندی ، گلخانه

 ventilation of catering kitchens, bagging machines, bakers’ kneading machines, greenhouses

جابجایی های کوچک  : تختخواب پزشکی، دستگاه های تناسب اندام The medical and health sector (medical beds, fitness machines)

ماشین آلات تک فاز   Machines with a single-phase socket

ماشین آلات نجاری، پرداخت سطح و تمیز کردن ماشین، استخر شنا و یا پمپ های آبیاری ، وان حمام سرویس بهداشتی

wood-working machines, surface polishing and cleaning machines, swimming pool or irrigation pumps, hydromassage bathtubs

بازارهای جدید : کاربردهای خورشیدی  solar applications : New markets

برنامه های کاربردی ساده مکانیکی: موتور 2 سرعت، موتور DC، درایوهای مکانیکی

Simple mechanical applications  : 2-speed motors, DC motors, mechanical drives

(جهت مشاوره در انتخاب محصول و ثبت سفارش با دپارتمان فروش شرکت پارسیان سروپایش تماس حاصل فرمایید)

(برای کسب اطلاعات بیشتر می توانید به سایت  www.schneider-electric.com  مراجعه نمایید)
